POINT
設計のポイント
自己保持回路によるON/OFF操作の確実な状態保持
解決できる課題
押しボタン操作後の状態保持
実現したい仕様・課題
モーメンタリ型の押しボタン(押している間だけONとなるスイッチ)で機器の起動・停止を制御する場合、ボタンを離した瞬間に動作が止まってしまうため、運転状態を継続的に保持する仕組みが必要となります。
設計のポイント

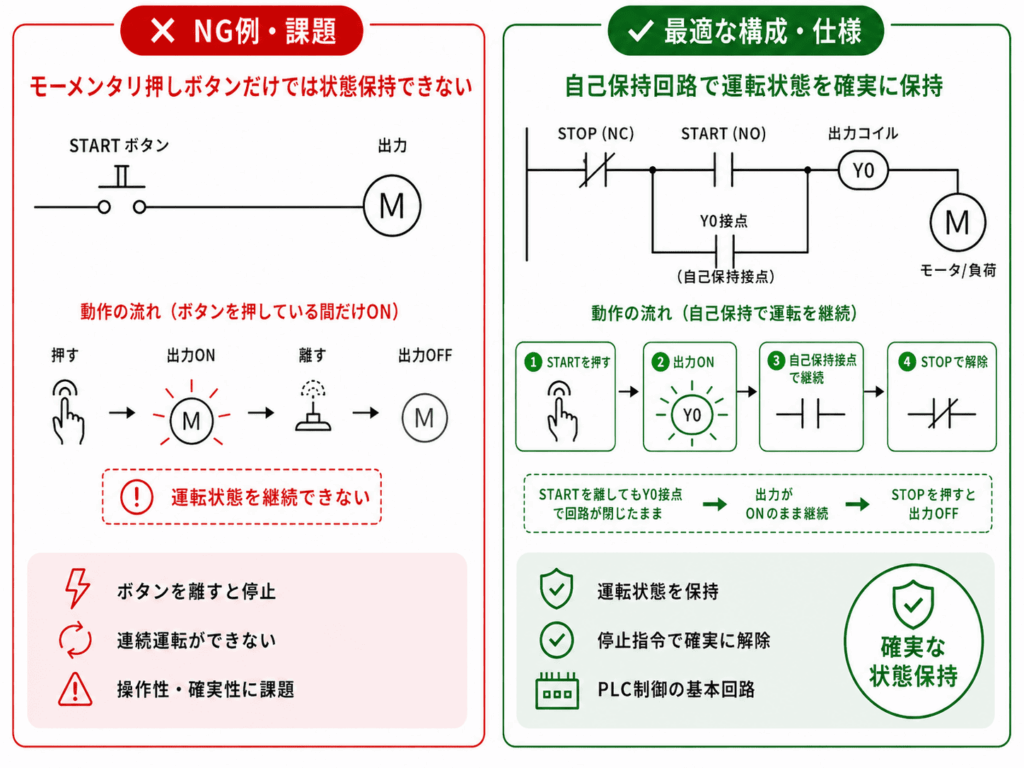

スタートボタンON入力と自身の出力接点をOR接続し、ストップボタンOFF入力を直列に挿入する「自己保持回路」をラダー図で構築する設計とすることで、押しボタンから手を離した後も運転状態を確実に保持し、停止指令で確実に解除できる堅牢なシーケンス制御を実現します。
