POINT
設計のポイント
インターロック回路による機器破損・事故防止
解決できる課題
同時動作禁止による設備保護
実現したい仕様・課題
正転と逆転、上昇と下降など、同時にONしてはならない出力が同時動作した場合、モータ焼損や機械の物理的干渉、最悪の場合は人身事故につながる重大なリスクがあります。
設計のポイント

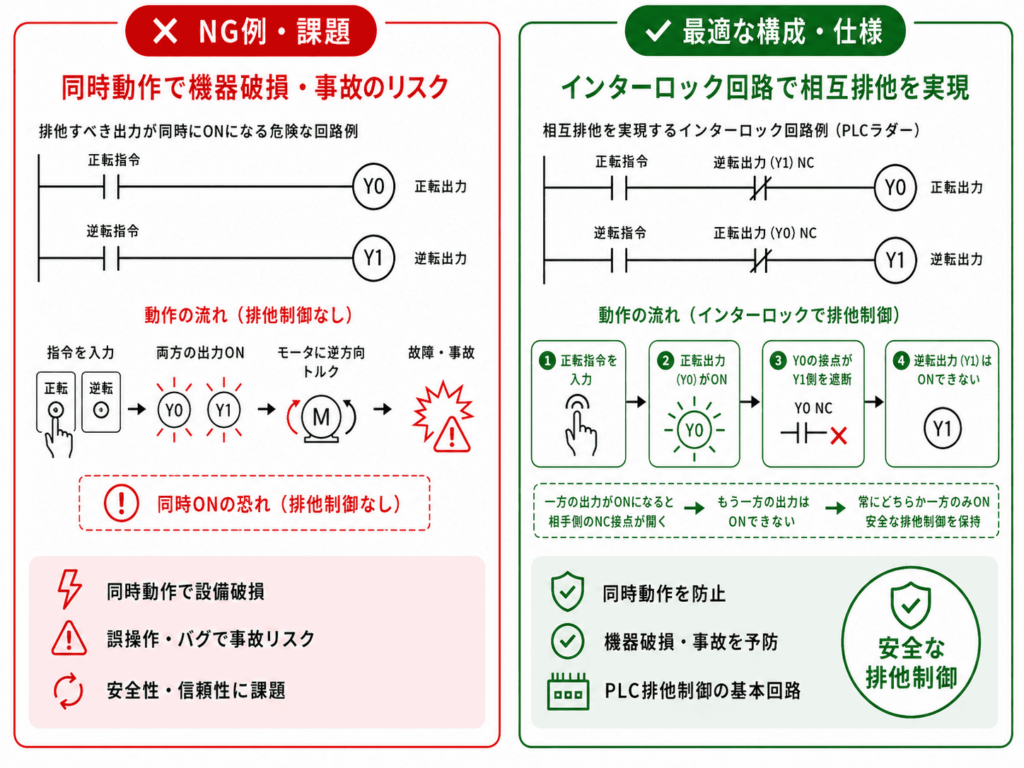

互いに排他関係にある出力のb接点(NC接点)を相手側の駆動条件に直列挿入する「インターロック回路」をラダー図に組み込む設計とすることで、片方が動作中はもう一方が物理的にONできない構造となり、誤操作・プログラムバグによる事故を未然に防止できます。
