POINT
設計のポイント
アナログ入力の移動平均フィルタとスケーリング処理
解決できる課題
計測値ばらつきによる誤判定防止
実現したい仕様・課題

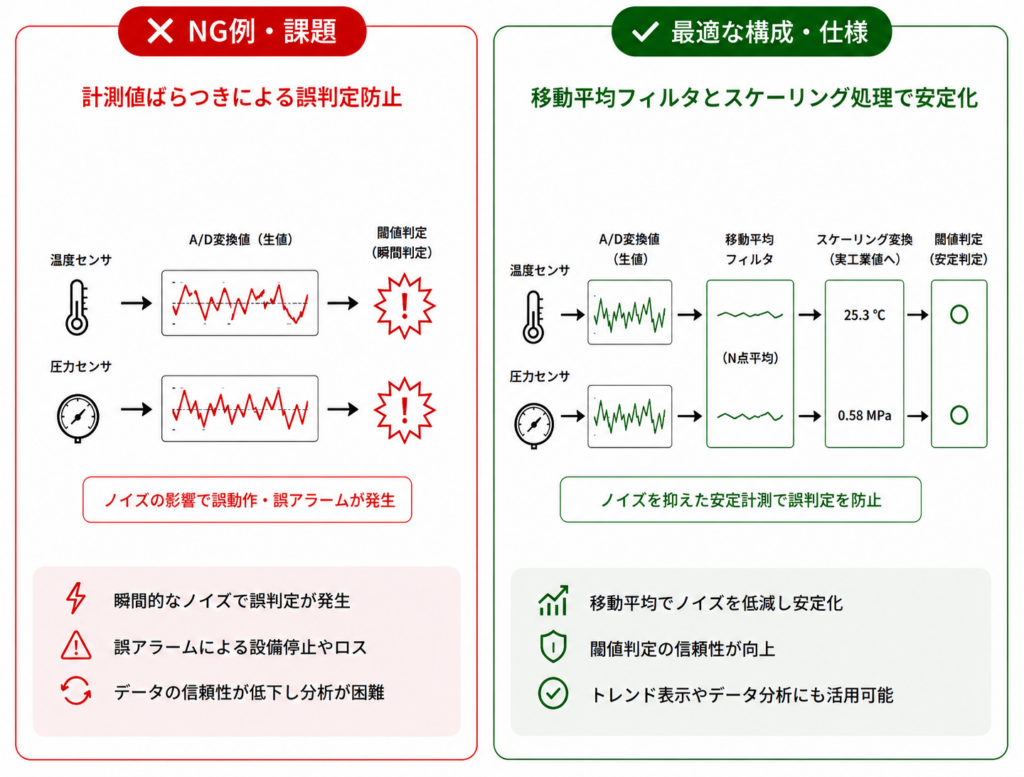

温度センサや圧力センサからのアナログ入力(A/D変換値)はインバータノイズや周辺機器の影響でばらつきが発生し、生値で閾値判定すると瞬間的なノイズで誤動作・誤アラームが発生する課題があります。
設計のポイント
A/D変換値を一定周期でデータレジスタに蓄積して移動平均演算を行い、さらに実工業値(℃・MPaなど)へスケーリング変換するラダー処理を実装する設計とすることで、ノイズの影響を抑えた安定したアナログ計測値が得られ、トレンド表示や閾値判定の信頼性を確保できます。
